四面ボックス柱生産工程
Process
1.大板切断
|

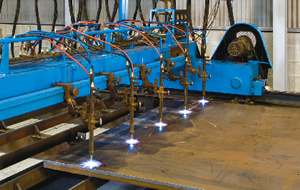

フレームプレーナーにより大板を切断する。 材質、板厚、長さ等により切断条件を設定している。 |
2.開先加工
|

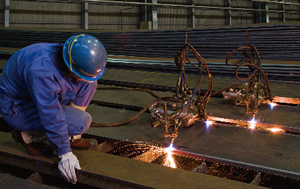

ボックス柱の角溶接(SAW)用の開先加工を行う。板厚毎の開先角度により作業を行う。 |
3.box組み立て
|
|
|
|
ボックス柱の仮組立作業を行う。３台の組立台により、効率的な作業が可能である。 |
||
4.角溶接
|

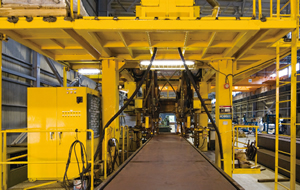

角溶接機（SAW）により角継手溶接を行う。 板厚別の溶接条件により、16mmから65mmを１RUN溶接するのが可能である。 |
5.孔明
|

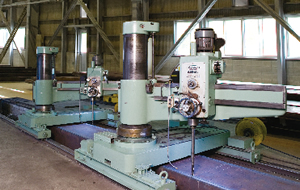

走行ラジアルボール盤6台を設置し、エレクトロスラグ溶接を行う為の孔明を行う。 |
6.エレクトロスラグ溶接
|

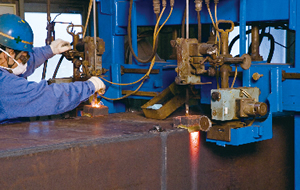

10セット(20台)のエレクトロスラグ溶接により内ダイアフラム溶接を行う。 |
7.フェーシング加工
|
フェーシングマシン2台を設置し、BOX柱柱頭部の切削を行う。メタルタッチの精度が可能である。 |
8.製品
|

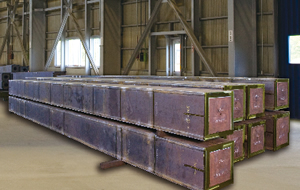

各工程での厳しいチェックを終えた製品は、超音波探傷検査、外観検査、寸法検査を行う。 物件毎に合格となった製品は製品置き場に整然と並べられる。 |
